Het zelfbouwhuis - aflevering 37

Zonnepanelen plaatsen op het platte dak - Ep. 37 - Er rest ons nog de nutsvoorzieningen die ons voorzien van energie te plaatsen. We beginnen met de groene stroom, via zonnepanelen. Op ons plat dak boven hebben we voldoende ruimte om die zelf te installeren.

Transciptie

In de vorige aflevering plaatsten we de ventilatie.

Voor ons ventilatiesysteem type D moesten we zowel aanvoer- als afvoerbuizen voorzien die dan werden aangesloten op de ventilatie-unit.


In deze aflevering starten we met de nutsvoorzieningen die ons voorzien van energie. We beginnen met groene stroom, via zonnepanelen.


Ook de zonnepanelen installeren we met behulp van een zelfbouwpakket.

Op die manier kunnen we op de volledige installatie ervan tot 2500 euro besparen!


We gaan onze woning nu nog van elektriciteit voorzien. Hiervoor moeten we uiteraard elektrische kabels leggen, maar we kiezen er ook voor om energie op te wekken met zonnepanelen.

Op ons plat dak boven hebben we voldoende ruimte om die te plaatsen.


Om veilig op het dak te geraken, gebruiken we een schaarlift.

Die helpt ons ook het materiaal boven te krijgen en bespaart ons dus heel wat tijd en moeite.


Let er gewoon op dat je de juiste instructies volgt en niet te veel ballast per rit vervoert, zodat hij niet te zwaar geladen is.


Man 1
Ook onze fotovoltaïsche zonnepanelen plaatsen we zelf. We hebben een kit besteld, we hebben een handleiding bij de hand, dus we kunnen aan de slag!
Fotovoltaïsche zonnepanelen – of kortweg PV-panelen – bestaan uit fotovoltaïsche zonnecellen die het licht van de zon omzetten in elektriciteit.

Op die manier wordt de woning voorzien van duurzame energie.

Het aantal panelen is afgestemd op de grootte van ons dak.


We zullen hier 10 panelen plaatsen die naar het zuiden gericht zijn, zo bekomen we de meeste opbrengst.

Dit plaatsingsschema werd opgesteld door onze leverancier.

Het is aangewezen om eerst even de lengte van je dak op te meten, om er zeker van te zijn dat je genoeg plaats hebt voor de voorziene panelen.


We kennen het aantal panelen én we kennen de afmetingen van ons dak. Op die manier weten we dus ook waar we de grondprofielen moeten plaatsen.

De tussenafstand wordt bepaald door de breedte van onze panelen, met wat simpel meetwerk kunnen we de rails nu juist positioneren.


Deze bevestigingsprofielen dienen speciaal voor een zuidgerichte plat dak-opstelling.

Daarop kunnen we gemakkelijk onze panelen plaatsen, die zo in een hoek van 15° zullen staan.


We hebben hier 2 rijen, dus moeten de profielen in elkaar geschoven worden.

Die zijn aan de onderkant trouwens voorzien van mousse. Zo steunen ze niet rechtstreeks op onze dakbedekking en kunnen de scherpe hoeken onze EPDM niet beschadigen.


Hebben we alles op verschillende punten goed nagemeten, dan kunnen we de 2 rijen aan elkaar bevestigen.

In de profielen zijn daarvoor al gaatjes voorzien.

Met de bijgeleverde bouten maken we ze zo op een aantal punten vast.


Met een slagmoersleutel kunnen we ze ten slotte goed aandraaien.


Daarna voorzien we elk profiel van een steunmandje.

Plaats dit ongeveer in het midden.


Op deze steunmandjes kunnen we onze ballast plaatsen.

Door dit extra gewicht zullen de profielen niet wegwaaien en hoeven we ze niet in ons dak vast te boren.


De hoeveelheid stoeptegels die we als last moeten gebruiken, werd ons voorgeschreven door de leverancier.

Ook de panelen zelf zorgen voor een bijkomende druk op de steunen, waardoor er in principe niet zo veel extra massa nodig is.


In ons pakket vinden we nu terug hoe we de panelen zelf moeten plaatsen.


Het principe is relatief eenvoudig.


Man 1
De draagstructuur is gepositioneerd. We kunnen beginnen met het plaatsen van onze panelen.

We hebben daarvoor een legplan gekregen. Dat is een situatieschema gemaakt door de firma zelf.

We hebben één string met panelen, dus we koppelen ze allemaal aan elkaar door en we bepalen nu de plaats waar onze kabels naar beneden gaan.

Van zodra ons paneel zon ziet, begint het stroom op te wekken. Dus knip nooit zelf kabels door of raak nooit twee stroomdraden terzelfdertijd aan.
Ook de PV-panelen kunnen we met onze schaarlift naar boven halen.

Sowieso moeten we hierbij voorzichtig zijn, zodat we de fotovoltaïsche cellen niet beschadigen.


Transporteer niet te veel panelen tegelijk met de lift, want die heeft maar een beperkte draagkracht.


We moeten de panelen klemmen op de grondprofielen.

Ter voorbereiding leggen we al de nodige bevestigingsstukken ter plaatse.


De eindklemmen, die dus op het einde van een rij komen, schroeven we al losjes op de profielen vast.

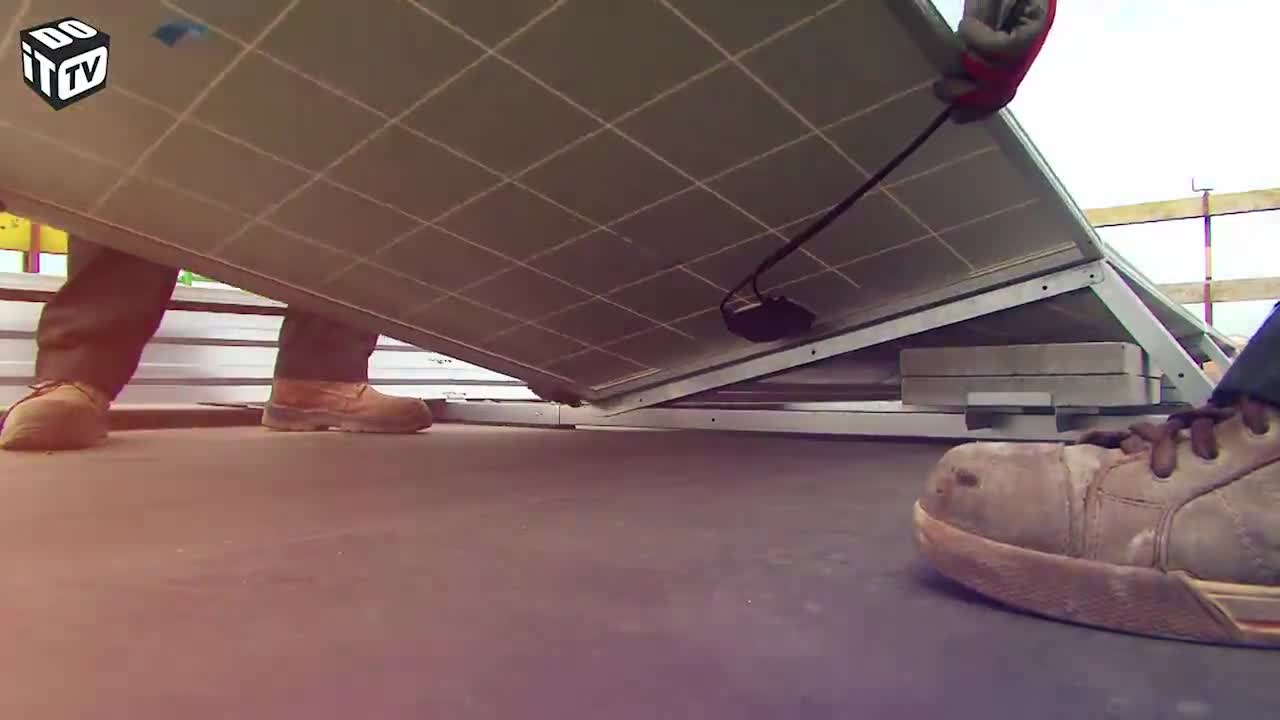

Dan kunnen we ons eerste paneel leggen.

Door het onder de klemmen te schuiven, en die dan aan te spannen, zetten we het vast.

We beginnen met de eindklemmen, die kunnen we meteen al goed aandraaien.


De tussenstukken hangen we eerst provisoir vast.


Daarna plaatsen we het volgende paneel ernaast, en pas dan kunnen we die tussenklemmen aanspannen.


Let er ook op dat je bij de plaatsing de kant waar de kabels zitten, steeds in dezelfde richting plaatst.


Doordat we hier maar met 10 panelen werken, hebben we maar één circuit.

Alle panelen moeten dus gewoon in lijn met elkaar verbonden worden.

Je koppelt de mannelijke connector van het ene paneel aan de vrouwelijk connector van die ernaast, en zo ga je verder.


Op die manier vervolledigen we onze rij.

Zorg ervoor dat de panelen steeds goed gepositioneerd en aansluitend geplaatst zijn, voor je de klemmen definitief gaat bevestigen.


Wanneer onze rij er ligt, moeten we nog windschermen aan de achterzijde voorzien.

Die voorkomen dat er veel wind onder de platen komt, die de panelen zou kunnen opscheppen.


Met bijgeleverde zelftappende schroeven kunnen we dit aan de grondprofielen monteren.


Daarna kunnen we ook de tweede rij panelen plaatsen.


We gaan hierbij op exact dezelfde manier te werk.

Eerst plaatsen we de eindklemmen, zodat we het eerste paneel erin kunnen schuiven.


Zit dit ter plaatse, kunnen we het effectief gaan klemmen.


We maken de koppeling tussen de twee rijen door de rails van de profielen, zo ligt die kabel ook wat weggewerkt.


Dan kunnen we het volgende paneel plaatsen en de tussenklem tussen de 2 platen monteren.


De panelen die we hier op het plat dak gebruiken zijn trouwens dezelfde als deze die op een schuin dak gebruikt worden. Het is enkel de draagstructuur die het verschil maakt.


Vergeet trouwens niet om je panelen ook effectief aan elkaar te koppelen. Dit gaat simpel, door de man-vrouw connectie.


Is ook de tweede rij geplaatst, dan monteren we nog de windschermen.


Onze kring ligt er nu, maar we moeten natuurlijk nog met onze kabels in de woning geraken.


Per groep panelen – in ons geval dus één – moet er een rode en zwarte kabel aangesloten worden. De rode is de plus, de zwarte de min.

Daarnaast voorzien we ook een geel-groene aardingskabel zodat we de montageprofielen kunnen aarden.


We moeten die kabels nu via het dak bij onze panelen krijgen. In ons geval gaat dit het gemakkelijkst via de aansluiting met ons schuin dakgedeelte.


We kunnen de kabels onder de onderdakfolie en over de EPDM op het dak krijgen.

Dit is ideaal, want zo moeten we nergens gaten maken en blijft alles perfect waterdicht.


Is die mogelijkheid er niet, kun je ook werken met een verbindingsstuk, dat ervoor zorgt dat je de kabels watervrij in huis kan leiden.


De plus- en de min-kabel sluiten we dan simpelweg aan op ons circuit.


En om onze installatie ook veilig te maken, installeren we nog de aardingskabel.


Deze draad moet een connectie maken met het aluminium van de draagstructuur.

Dit doe je door de geel-groene mantel op dat punt te verwijderen – let op dat je de kabel niet beschadigt!

Zo laat je het koper rechtstreeks contact maken met de rail.

Je klemt dit ten slotte tegen het profiel aan met een schroef.


Doe dit op een aantal punten.

Dit hoeft niet op elk profiel apart te gebeuren, want de hele constructie staat tenslotte met elkaar in verbinding.


Dan rest ons nog de pannen terug te steken…


En ook de laatste kabel aan het circuit te koppelen…


Man 1
Daarmee zit onze dakinstallatie erop.

Het aansluiten van de omvormer, beneden aan de kast, gebeurt door onze leverancier.
We eindigen met het bevestigen van het laatste windpaneel.

En door nog ballast op het uiteinde van onze structuur te plaatsen, is die zeker gewapend tegen windstoten!


Binnen steken we de kabels door naar beneden, richting onze kast.


Daar kunnen we nu nog zelf de omvormer ophangen.

Dit apparaat zorgt ervoor dat de energie die ontwikkeld wordt met onze zonnepanelen omgezet wordt naar bruikbare elektriciteit.


Het ophangen doen we met behulp van de handleiding, maar is in principe heel simpel.


We meten de tussenafstand van onze bevestigingsgaten op en zetten dit over op ons multiplexpaneel met een meter en waterpas.


Zo kunnen we meteen de nodige bevestigingspunten op de juiste plaats inboren, om er daarna de omvormer aan op te hangen.


Het is belangrijk om de aansluiting van de kabels aan het apparaat aan een professional over te laten!

Want de panelen ontwikkelen nu al stroom, en we willen ongelukken voorkomen!


Voor we nu de elektrische bekabeling zelf kunnen plaatsen, hebben we nog wat extra informatie nodig.

Concreet gaat dit om de verlichting die we willen en of we een audiosysteem in de woning willen integreren.

Daarom is het als bouwheer belangrijk om ter plaatse te gaan om de nodige keuzes te maken. Zo weet je meteen alle technische vereisten voor de bekabeling.


Man 2
Goeiemiddag, ik ben Pascal.


Man 3
Goeiemiddag, Dieter, aangenaam.


Man 2
Ik zou graag wat inlichtingen hebben in verband met de luidsprekers voor in ons huis…


Man 3
We hadden dat inderdaad besproken.

Ik stel voor dat we ons even… gaan zetten…


Man 2
Danku.
Het is essentieel om bij je keuze te vertrekken vanaf de grondplannen. Zo kunnen meteen oplossingen voorgesteld worden op maat van je ruimtes.


Door de plannen te overlopen en aan te geven wat je wenst, kunnen er zo concrete voorstellen uit de bus komen.


Man 2
Dus we hebben niveau 0…

Ik had graag op niveau 1 ook wat luidsprekers gehad… en ook op niveau 2 enkele luidsprekers voorzien…


Man 3
Euhm… Op niveau 1 betreft het 2 slaapkamers, op niveau 2 dan één master bedroom, neem ik aan?


Man 2
Ja.


Man 3
En euhm…

Is er hier bijvoorbeeld ook een televisietoestel aanwezig… ?


Man 2
Ja, die zal in de slaapkamer aanwezig zijn.


Man 3
Prima, dat is goed.


Man 2
En als het kan graag in de badkamer ook een luidspreker voorzien.


Man 3
Dat behoort ook tot de mogelijkheden. Alleen gaan we daar dan effectief voor een model gaan die waterbestendig is, vanwege de iets vochtigere omgeving.


Man 2
Is het inbouw of opbouw?


Man 3
Inbouw behoort zeker tot de mogelijkheden. Ik stel voor dat we anders eventueel even de mogelijkheden bekijken?


Man 2
Oké.
Eens we beslist hebben waar we speakers willen voorzien, kunnen we overgaan tot het kiezen van de specifieke boxen.

Daarbij zijn een aantal parameters belangrijk.


Ten eerste is er het uitzicht.


Wat uiteraard bepalend is voor de look van je kamer, is of je kiest voor een inbouw- of opbouwmodel.

Je plannen zijn daarbij handig, want zo kun je zien of er effectief ruimte is in je valse wand of plafond om een speaker in te bouwen.


Man 3
Zowel de ronde als vierkante inbouwmodellen kunnen zowel in de wand of in het plafond ingewerkt worden. En daarvoor zijn er ook aangepaste inbouwkits voorzien.


Man 3
In een moderne woning gaan we vaak voor een uiterst strak resultaat. En dat kunnen we ook eigenlijk realiseren door middel van de inzet van een flush mount kit.

De flush mount kit zorgt ervoor dat de luidspreker netjes in het vlak volledig verzonken zit, zoals je hier eigenlijk merkt.

De afwerking voor de stukadoor kan eigenlijk tot net aan de binnenrand, waardoor we eigenlijk een optimale overgang krijgen tussen wand en luidspreker, en die in het geheel opgaat.


Man 2
En dat is mogelijk voor in de living?


Man 3
Dat is perfect mogelijk, bijvoorbeeld… om de constructie op te bouwen in de woonkamer naast de televisie.


Man 2
Oké.
Beslis je om voor inbouw te gaan, dan moet je uiteraard ook nog de box zelf kiezen.

Je kan gaan voor een rond, vierkant of rechthoekig model, in verschillende kleuren. Dit doe je volledig naar eigen smaak en naar de stijl van je woning.


Daarnaast heb je nog de parameter van de geluidskwaliteit. Dit bepaal je geheel volgens eigen behoefte. Door beluistering kun je de verschillende soorten vergelijken en beslissen wat je wil.


Man 3
Ruimtes waar eventueel geen inbouw aan te pas kan komen, kunnen uiteraard ook opgevangen worden door diverse opbouwmodellen.

Ook daar variëren we in groottes, in designs… daar zijn de mogelijkheden ook legio.


Man 3
De aansluiting is heel eenvoudig naar installatiegemak voorzien, zodanig dat de installateur weinig tijd verliest aan de montage van dergelijke luidsprekers.
Ten slotte kiezen we nog een speaker voor buiten. Die moet bestand zijn tegen diverse weersomstandigheden.


Man 3
Ook voor buiten zijn er uiteraard oplossingen om uw tuin of omgeving of patio van geluid te voorzien.

Waaronder bijvoorbeeld deze curve. Een designelement eigenlijk dat gerust naast of op het terras mag geplaatst worden. Dat zowel ‘s zomers als ‘s winters eigenlijk buiten mag blijven.
We weten nu wat we zullen plaatsen, maar uiteraard is wat extra technische informatie ook handig. Zo weten we welke kabels we moeten voorzien.


Man 2
Alles kan draadloos?


Man 3
Alles kan effectief draadloos. We werken op basis van actieve luidsprekers, die zowel draadloos in uw netwerk kunnen geplaatst worden, maar evenzeer bekabeld.

De bekabelde variant ervan, wat dezelfde oplossing is, biedt nog extra features, nog extra mogelijkheden naar de toekomst toe.


Man 2
Is het mogelijk om in twee verschillende ruimtes twee verschillende muziekkanalen te laten afspelen?


Man 3
Dat is perfect mogelijk.

Zo kan u… eventueel de Spotifyplaylist gaan beluisteren in de woonkamer, terwijl uw echtgenote naar Radio 2 zit te luisteren in de keuken.

We gaan zelfs nog een stapje verder. Het zal zelfs mogelijk zijn om u morgenochtend te laten wekken om 8 uur, en die wekker te laten afgaan tot 8.15 u. op uw favoriete playlist of op uw favoriete radiozender.


Man 2
Ahn? Interessant!


Man 3
De luidsprekers maken eigenlijk deel uit van een compleet nieuw ecosysteem, waarbij we de eindgebruiker de mogelijkheid laten om diverse zones aan te sturen op basis van een applicatie op zijn smartphone of tablet.
Alle verzamelde informatie kunnen we nu bundelen op ons plan.

We moeten bij elke speaker een UTP- en een voedingskabel voorzien, zodat die onderling met elkaar zullen kunnen communiceren.

Dit is belangrijke informatie die we moeten meenemen tijdens de installatie van onze elektrische kabels.


Man 2
Bedankt!


Man 3
Graag gedaan Pascal. Ik geef u dit alvast nog mee, hierin vindt u alle relevante informatie over hetgeen we zonet besproken hebben.


Man 2
Oké, dankuwel!


Man 3
Graag gedaan!


Door de zonnepanelen met een zelfbouwpakket te plaatsen, kunnen we tot 2500 euro besparen.

We wachten om dit bij ons bedrag te rekenen tot de installatie volledig afgewerkt is. Het voorlopige totaal blijft dus nog even staan op 46.910 euro.


In de volgende aflevering gaan we de verlichting kiezen. Daarmee hebben we ook de laatste nodige info om uiteindelijk met onze elektrische bekabeling van start te gaan.
